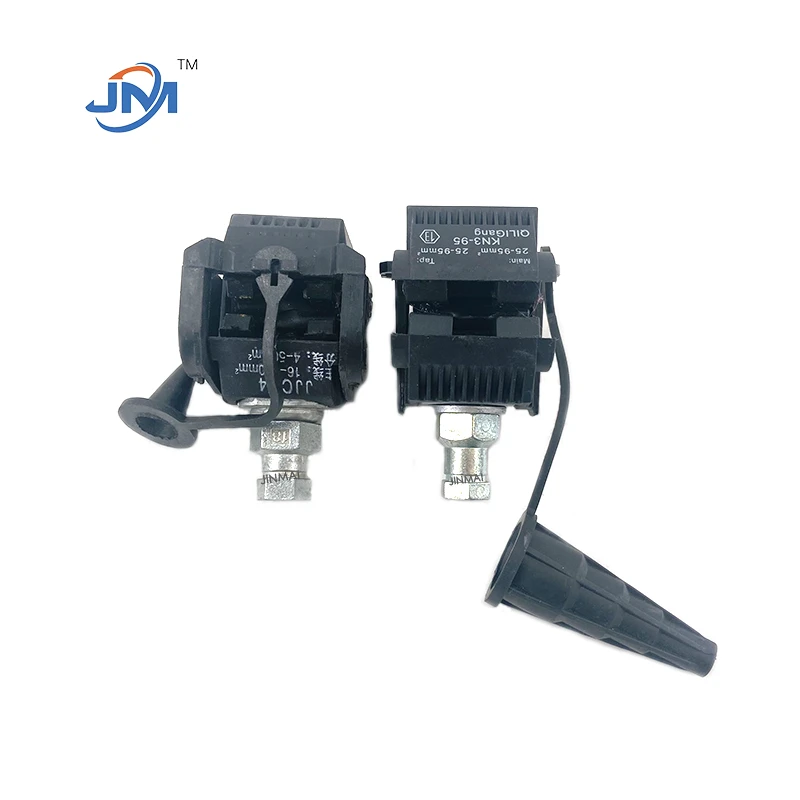

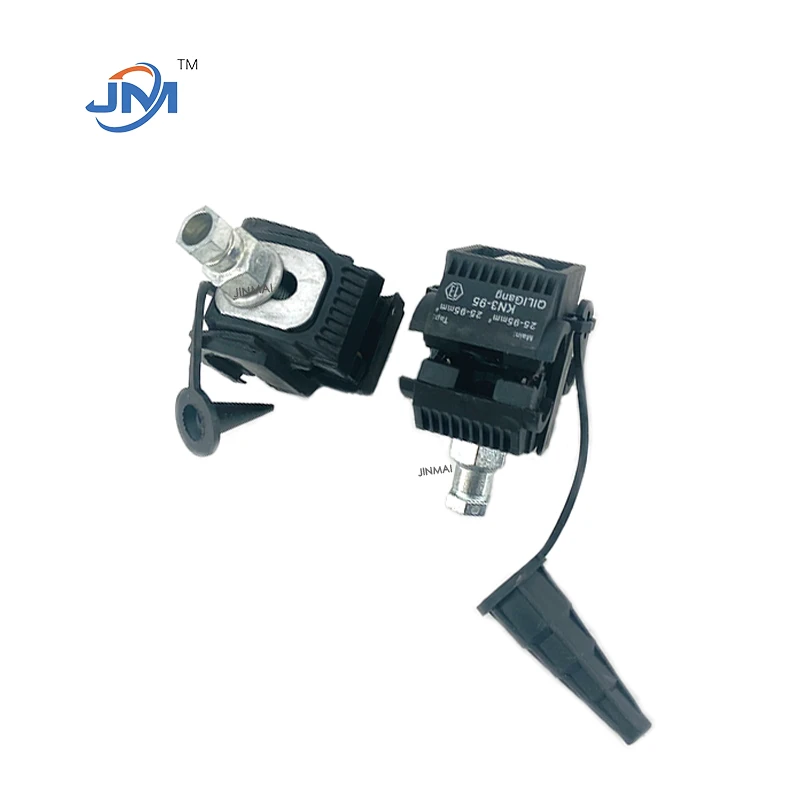

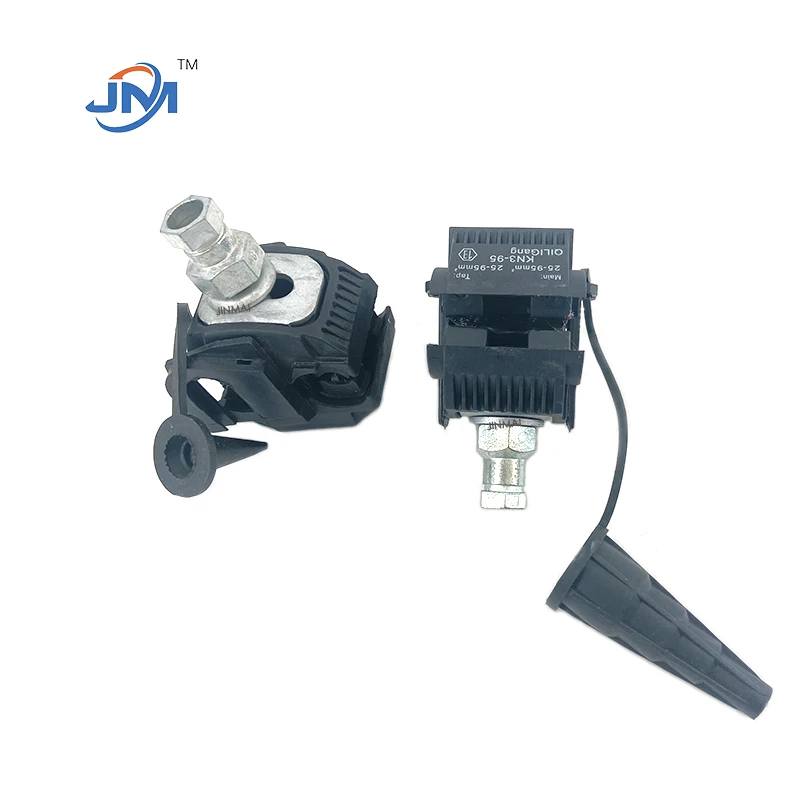

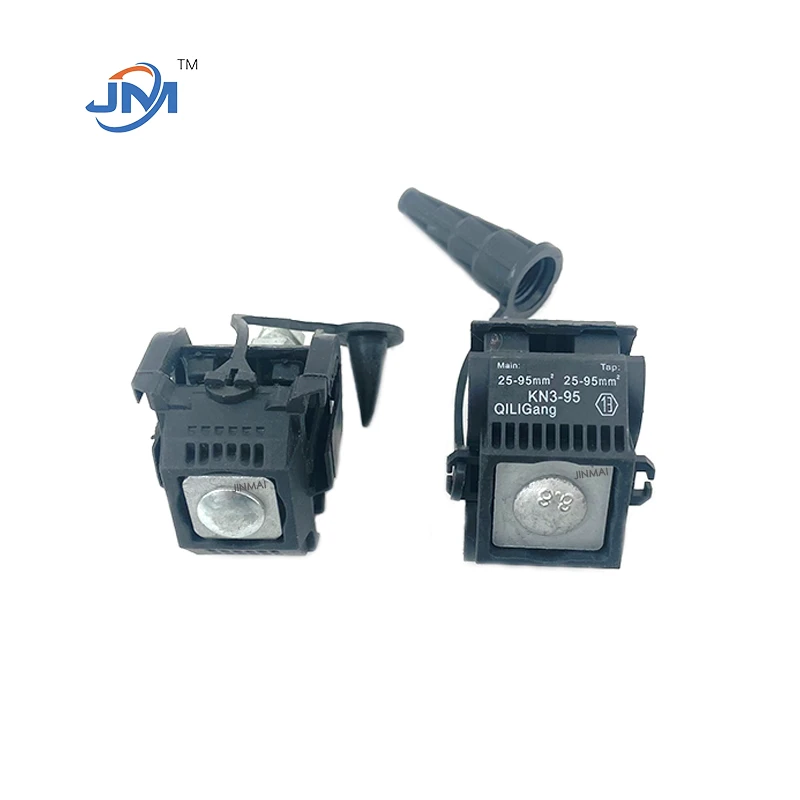

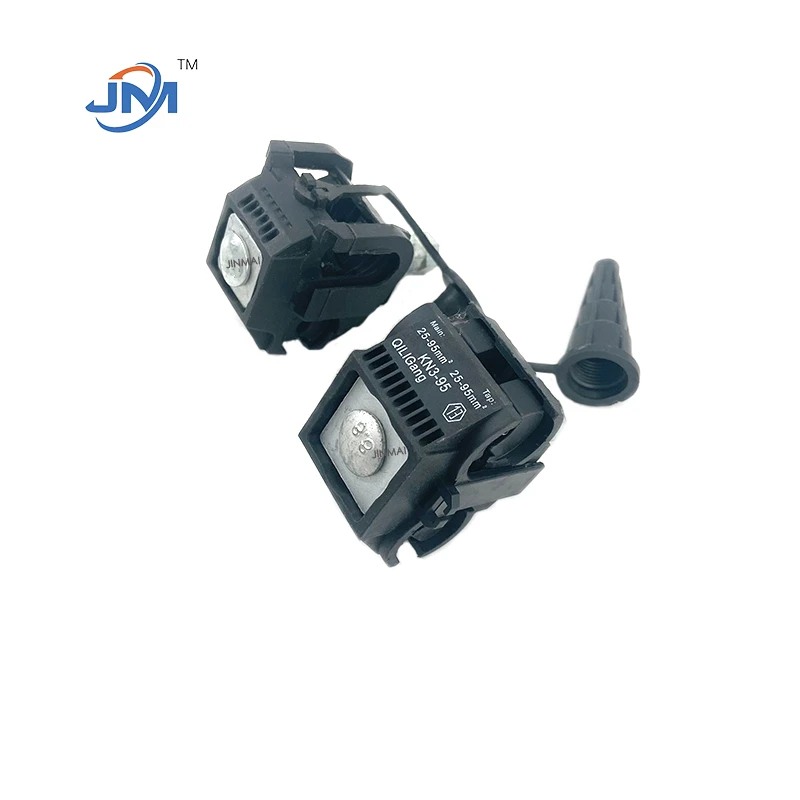

Svorka prepichovacieho drôtu

Štruktúra svorky prepichovacieho drôtu pozostáva hlavne z vystuženého plášťa, prepichovacej čepele, tesniaceho tesnenia, vodotesného silikónového maziva, vysokopevnostnej skrutky, momentovej matice a krytu káblovej koncovky.

Vlastnosti

Plne izolovaný plášť: vysoká bezpečnosť.
Nízky elektrický kontaktný odpor: zaistite dobré elektrické pripojenie.
Široká škála aplikácií: vhodné pre medené-hliníkové dokovacie stanice a medené-hliníkové prechody, ako aj spájanie vodičov s rôznymi-prierezmi.
Vodotesný a odolný proti korózii-: dlhá životnosť.
Jednoduchá inštalácia: nie je potrebné odizolovať izolačnú vrstvu drôtu, použite ostré tŕne svorky na priame prepichnutie izolačnej vrstvy drôtu a zhryznutie tela drôtu dohromady a použite momentové skrutky, ktoré nie sú kontrolované ľudskými faktormi.

Spôsob inštalácie jednoskrutkovej izolovanej svorky s prepichovacím drôtom{0}}

- Nastavte upínaciu maticu prepichovacieho drôtu do vhodnej polohy a odbočnú šnúru úplne zasuňte do uzáveru odbočnej šnúry.
- Vložte hlavný riadok. Ak má hlavné vedenie dve vrstvy izolácie, musí sa v mieste pripojenia odizolovať určitá dĺžka vonkajšej izolácie.
- Umiestnite hlavnú odbočnú čiaru do vhodnej polohy a ponechajte ju rovnobežne. Najprv rukou utiahnite maticu, aby ste upevnili svorku drôtu.
- Na rovnomerné utiahnutie matice použite nástrčný kľúč zodpovedajúcej veľkosti, kým sa vrchná časť nezlomí a nespadne a inštalácia sa nedokončí.

Pracovný princíp

Keď je potrebné kábel rozvetviť alebo pripojiť, zasuňte koncovku odbočky kábla do vodotesnej objímky krytu koncovky, určite polohu odbočky hlavnej linky a utiahnite momentovú maticu na svorke drôtu pomocou nástrčkového kľúča. Počas tohto procesu kontaktná čepeľ prepichne izolačnú vrstvu kábla a dostane sa do kontaktu s vodičom, tesniaci krúžok stlačí kábel okolo miesta prepichnutia a silikónové mazivo v plášti pretečie. Keď krútiaci moment dosiahne nastavenú hodnotu, mechanizmus krútiaceho momentu matice odpadne, hlavné vedenie a vedľajšie vedenie sú spojené a vodotesnosť a elektrický efekt spĺňajú parametre požadované normou.

Pole aplikácie

Svorky na prepichovacie drôty sa široko používajú pri pripájaní izolovaných káblových odbočiek v systéme distribúcie elektrickej energie, nízkonapäťových káblových spojoch nad hlavou, nízkonapäťových izolovaných káblových odbočkách v domácnostiach, distribučných systémoch pouličného osvetlenia atď., ktoré vyžadujú pripojenie káblovej odbočky-odolné voči ohňu alebo ohňu{4}}.
